Система Газораспределения VVT-I

	Описание Системы Газораспределения VVT-I

	Рассмотрим здесь принцип функционирования системы VVT-i второго поколения, которая применяется сейчас на большинстве тойотовских двигателей. Система VVT-i (Variable Valve Timing intelligent - изменения фаз газораспределения) позволяет плавно изменять фазы газораспределения в соответствии с условиями работы двигателя. Это достигается путем поворота распределительного вала впускных клапанов относительно вала выпускных в диапазоне 40-60° (по углу поворота коленвала). В результате изменяется момент начала открытия впускных клапанов и величина времени "перекрытия" (то есть времени, когда выпускной клапан еще не закрыт, а впускной - уже открыт)

	Конструкция

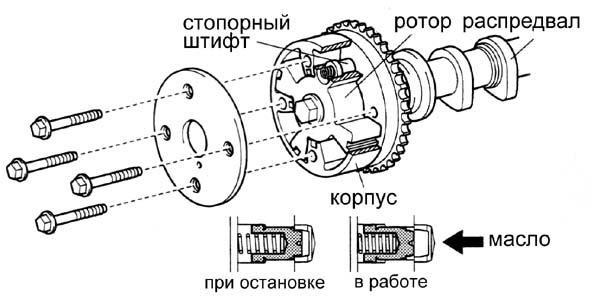

	Исполнительный механизм VVT-i размещен в шкиве распределительного вала - корпус привода соединен со звездочкой или зубчатым шкивом, ротор - с распредвалом. Масло подводится с одной или другой стороны каждого из лепестков ротора, заставляя его и сам вал поворачиваться. Если двигатель заглушен, то устанавливается максимальный угол задержки (то есть угол, соответствующий наиболее позднему открытию и закрытию впускных клапанов). Чтобы сразу после запуска, когда давление в масляной магистрали еще недостаточно для эффективного управления VVT-i, не возникало ударов в механизме, ротор соединяется с корпусом стопорным штифтом (затем штифт отжимается давлением масла).

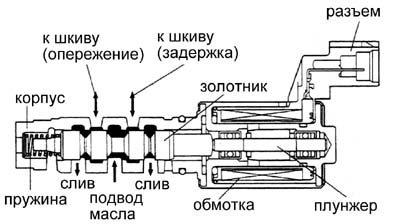

	Управление VVT-i осуществляется при помощи клапана VVT-i (OCV - Oil Control Valve). По сигналу блока управления электромагнит через плунжер перемещает основной золотник, перепуская масло в том или ином направлении. Когда двигатель заглушен, золотник перемещается пружиной таким образом, чтобы установился максимальный угол задержки.



	Функционирование

	Для поворота распределительного вала масло под давлением при помощи золотника направляется к одной из сторон лепестков ротора, одновременно открывается на слив полость с другой стороны лепестка. После того, как блок управления определяет, что распредвал занял требуемое положение, оба канала к шкиву перекрываются и он удерживается в фиксированном положении.


	При повороте распредвала в сторону более раннего открытия клапанов


	При повороте распредвала в сторону более позднего открытия клапанов


	В режиме удержания

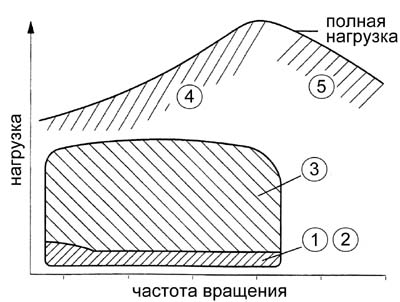

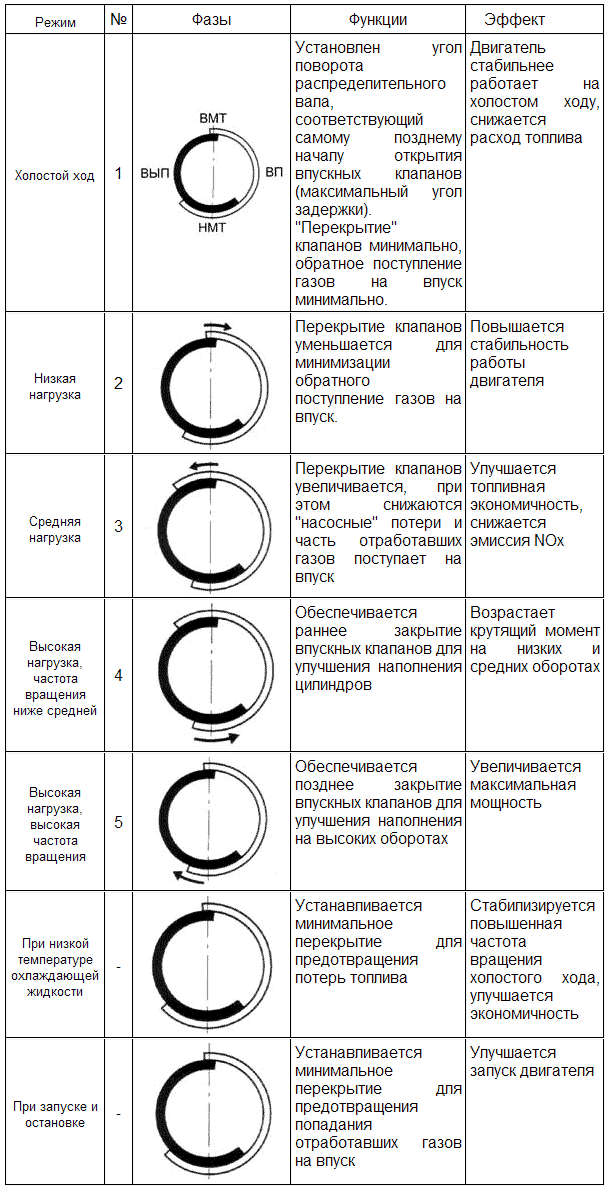

	Функционирование системы VVT-i определяется условиями работы двигателя на различных режимах.



	Вариации

	Приведенный выше 4-лепестковый ротор позволяет изменять фазы в пределах 40° (как, например, на двигателях серий ZZ и AZ), но если требуется увеличить угол поворота (до 60° у SZ) - применяется 3-лепестковый или расширяются рабочие полости. Принцип действия и режимы работы этих механизмов абсолютно аналогичны, разве что за счет расширенного диапазона регулировки становится возможным вообще исключить перекрытие клапанов на холостом ходу, при низкой температуре или запуске.
